土曜日, 2月 25th, 2017

13000(7800)

13000(7800)


ちょこちょこ修正箇所はありますがだいぶ形になってきました。

月曜日, 2月 6th, 2017

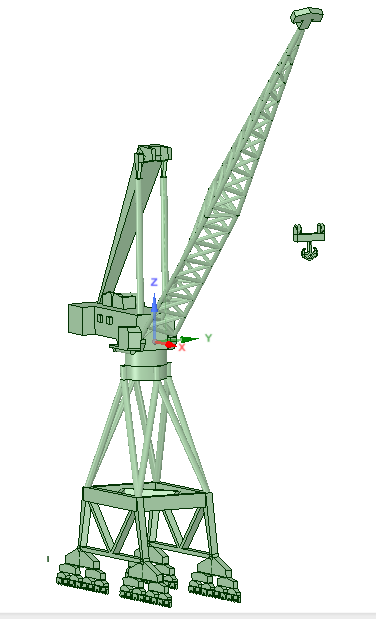

IHI風

JC-????


IUKの最新型っぽいのをひとつ、最新型といっても15年位前の設計でしょうか。造船クレーンは住友に押されちゃった感がします。

水曜日, 1月 4th, 2017

クレーン船

1/3000クレーン船

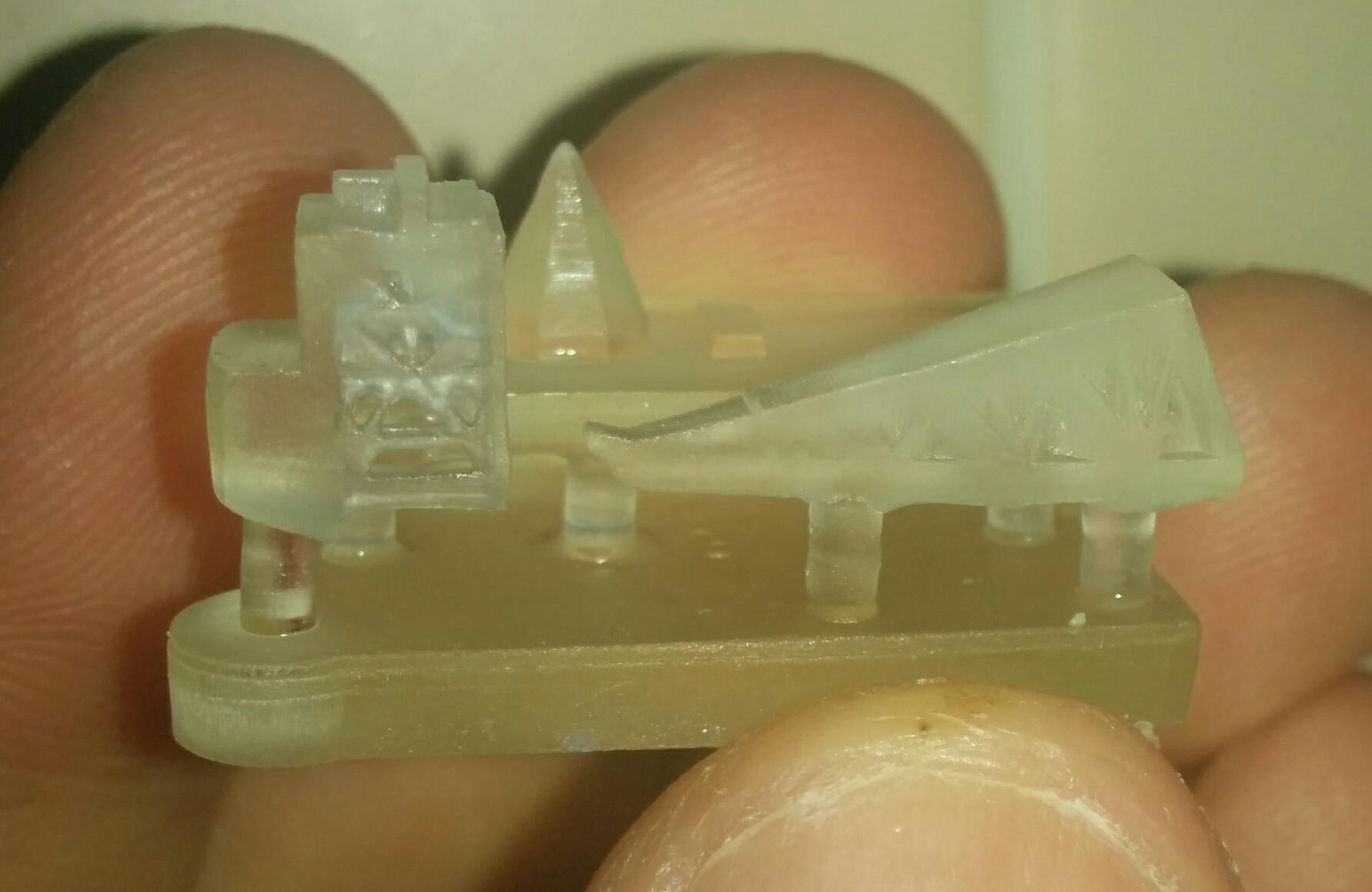

2台目の3Dプリンターとして光造形機を入れたのでテスト、液晶表示器を可変式の遮光板として、光硬化樹脂を一皮ずつ固めていく方式です。
樹脂は依然高いですが、装置は実売7万円程度。だいぶ安くなってきました。下の分厚い板は定盤に樹脂をくっつけるために必要な足がかりで作ったものなので捨てることになります。

土曜日, 12月 3rd, 2016

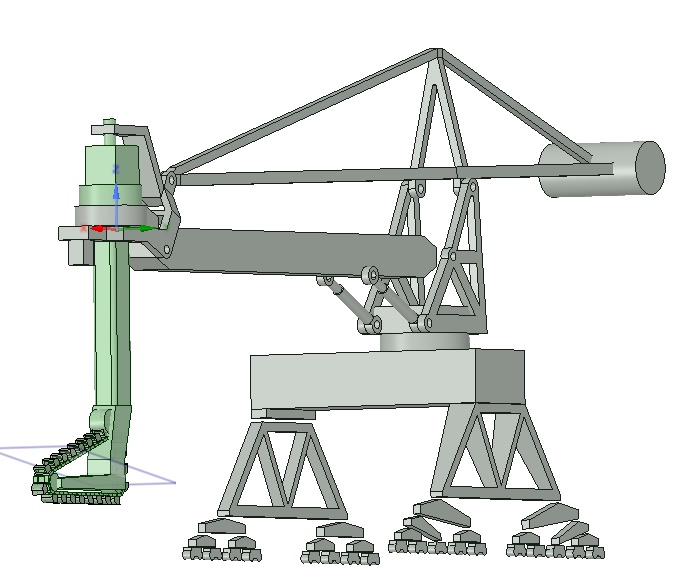

アンローダー

連続式アンローダー、バケットエレベーター型


連続式アンローダーもそのうちに

木曜日, 7月 28th, 2016

ロープバランス式のジブクレーン、ちょっと機構の修正して、そのうち出力してみます。
瀬戸内の中手造船所で見かける、高垣クレーンというメーカーの機械に似せています。

ジブクレーン

ジブクレーン

火曜日, 5月 3rd, 2016

造船所っぽい

造船所っぽい


中手の造船所っぽくなりました

月曜日, 11月 30th, 2015


ボード

ボード


何年か前に「削るんです」というソフト使ってどうのこうのと書いたけど、0.3㎜のエンドミルを機械につけて、JWWinで適当にパターンを描いて掘った結果、なんかしくじったりして作り直したり、1本3000円のエンドミルが途中で折れたりでゴミの山ができてしまいました。
モータードライバー3つバージョンと1つだけバージョンに同じプログラムを書きこんで、台側に赤外線リモコンのセンサーからの信号を分岐して与える形になります。

水曜日, 10月 14th, 2015

クレーンの日

クレーンの日


ちょっと前の話、クレーンの日は適当にそれらしくして置きました。自分用にもひとつほしいです。

金曜日, 8月 14th, 2015

タワー
塔形ジブクレーンの下半分…自分用にも一台ほしいです

土曜日, 7月 18th, 2015
30t

30t

かなり大ざっぱですが、東京石川島造船所30t型浮起重機、旧海軍に自航非自航あわせて十数隻は納入され、うち一隻と思われるものがパプアニューギニアの海岸に擱座したまま残っているそうです。
自航式のうち4隻は国産船舶としてはいち早くフォイトシュナイダープロペラを搭載した船ということもあってか、「公称第3077号」が東京石川島造船所のカタログや社史に写真付きで紹介されているほか、フォイト社からの写真提供依頼を受けて作成された写真付き公文書が残っています。
クレーンの櫓の形は大雑把に2種類あり、また同じ規模の船体で少しジブの短い50t型についてもカタログや昭和10年ごろの「国産機械図集」で紹介されています。

togetterにざっと拾ったものを置いています。http://togetter.com/li/768833

木曜日, 5月 7th, 2015

工作艦明石23t

工作艦明石23t


工作艦明石のクレーン3D版もちょっとずつ

木曜日, 5月 7th, 2015

ジブクレーン

ジブクレーン


自分用にも一台欲しいです。
