日曜日, 12月 25th, 2011

!


ぎりぎり間に合いました。

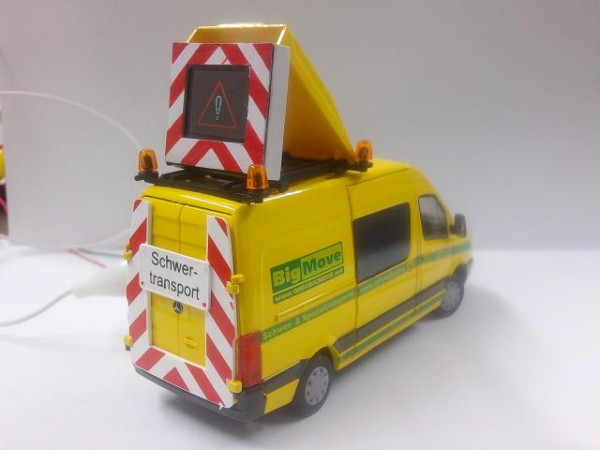

車の後ろの白い線はシリアルデータ流し込むための線ですが、データは表示器のコントローラーが持ってるVRAM(GRAM?)に保持されるので、一度絵が送られたら外しても問題ないです。回路いい加減なので外すときにノイズ拾ってしまいます。
データは16ビットのBMPファイル作って、バイナリーエディターでヘッダーの100バイト位けずって、ピクセルごとの色の情報が記録されている部分だけにして、さらにピクセルごとの色の情報を表示器の仕様に合うよう順序入れ替えて、できたファイルを、機材の都合で単純にtypeコマンドとリダイレクトで送信してます。

月曜日, 12月 5th, 2011

標識車

標識車

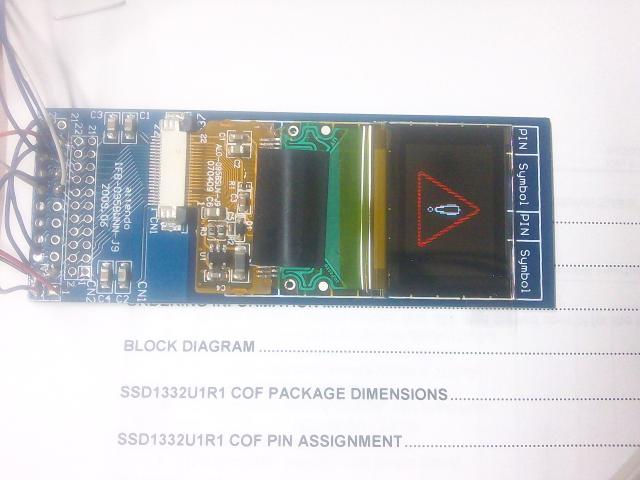

OLED

画面はハメ込ミ合成ではありません

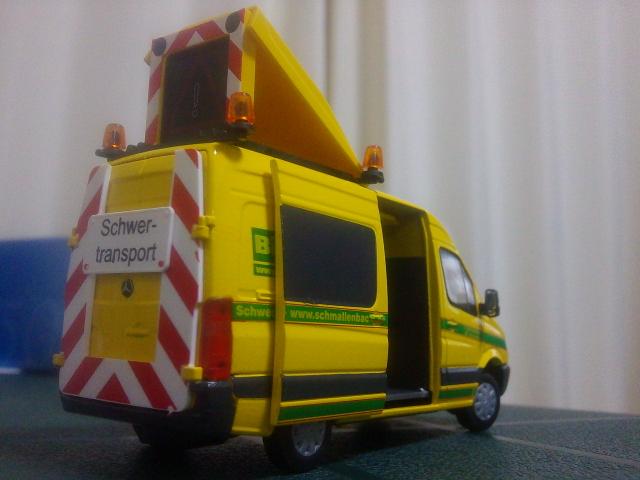

一週間ほど前にModelTruckFactory(MTF)さんの通販で標識車の模型を買っておきました。CONRAD製のメルセデスベンツ・スプリンター。
この車種は実家の近所の歯医者さんが往診車に使っていたので、よく見かけていました。
特に新しいというわけでもないんで10月頃買う予定だったんだけど、実際買ったのは11月末になってしまいました。

で、今年はイルミネーションを部屋に飾りたいので、ちょっと遅いですが有機ELディスプレイを使ったイルミネーションの準備をぼちぼち進めています。
簡易版のデータシートしか見てないんで、どこまで完成度が行くかわかりませんが、とりあえずパソコンからデータ送って絵が出るところまではできたので、あらかた完成したら中身も公開する予定です。パソコンや電話機から誰でも使えるようにハードやソフトを作り込まないとあまり役には立たないかもしれませんが。

このディスプレイ、データシート記載の範囲で出来る操作では、絵のデータを送ったら、NOP(何もしない)コマンドか何か、ダミーを書き込まないと最後の一点だけ更新されないっぽい?
